國外?曾有學(xué)者對花崗巖鋸片鋸切花崗巖的加工機(jī)理進(jìn)行過長期的研究。

  從早期應(yīng)用花崗石在壓頭侵入下的斷裂理論?單顆粒金剛石劃傷表而形貌觀察法逐漸發(fā)展到綜合應(yīng)用偏光顯微鏡和掃描電鏡研究花崗巖加工表而形貌以及裂紋的產(chǎn)生和擴(kuò)展規(guī)律?用聲發(fā)信號評價(jià)巖石的切削狀態(tài)等。

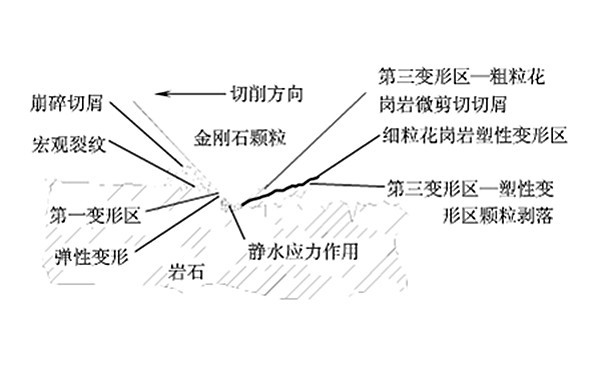

  后來?M.Meding對機(jī)理模型進(jìn)行了修改，得出以下模型如圖。

  該模型指出金剛石磨粒切割花崗巖的過程存在三個變形區(qū):

  1、第一變形區(qū)(磨粒前方及其附近區(qū)域)

  在磨粒前方?花崗巖鋸片負(fù)前角刀刃產(chǎn)生的壓應(yīng)力使巖石產(chǎn)生了剪切破壞，破裂的花崗巖顆粒飛出磨粒前部，并向磨粒兩旁擠壓，擠壓程度與負(fù)前角大小?礦物晶粒及礦物的組織解理所處的方位狀態(tài)有關(guān)。

  2、第二變形區(qū)(在磨粒下方)

  對于花崗巖?在花崗巖鋸片磨粒和巖石接觸區(qū)的高壓以及高溫作用下，也會產(chǎn)生局部塑性變形。

  3、第三變形區(qū)(在磨粒后方)

  在與花崗巖鋸片磨粒緊鄰的地方?產(chǎn)生了一些宏觀細(xì)小花崗巖顆粒組成的尾巴，根據(jù)實(shí)驗(yàn)結(jié)果推斷，這是由于磨粒劃過后，劃痕表面的應(yīng)力由壓應(yīng)力轉(zhuǎn)化為拉應(yīng)力所致。

  隨著劃傷深度增大?磨粒后方出現(xiàn)的顆粒切屑數(shù)量增加，其大小均在微米范圍之內(nèi)。

  花崗巖鋸片鋸切機(jī)理的模型?反映了花崗巖加工表面在金剛石磨粒擠壓作用下的壓實(shí)層在磨粒的前下方起著靜水應(yīng)力作用?傳遞部分切削載荷，但未能表明壓實(shí)層形成規(guī)律及其對鋸切表面形成過程的影響。
